第10章：信号处理 — 零基础讲义

讲义说明
本讲义基于 Steve Marschner & Peter Shirley 所著《虎书5》第5版第10章（p.205-252）。
本章是图形学的"数学骨架"——它解释为什么"采样率太低"会让远处物体消失、为什么"纹理过滤"能消除锯齿、为什么"mipmap"是 GPU 的标配。
学完本章你将理解抗锯齿、纹理过滤、傅里叶变换等核心概念。
本版插画采用 Guizang 材质插画风格重新绘制。

学习目标

1. 理解采样和混叠——连续信号变成离散信号的核心问题
2. 掌握卷积——图形学最核心的数学运算
3. 理解常用卷积滤波器：box、tent、Gaussian、B-spline
4. 掌握可分离滤波器——2D 卷积的高效实现
5. 理解采样理论：Nyquist 定理、抗混叠、重采样
6. 理解傅里叶变换——频域的"魔法"
7. 掌握 mipmap 和各向异性过滤的原理

---

10.1 数字音频：1D 采样入门

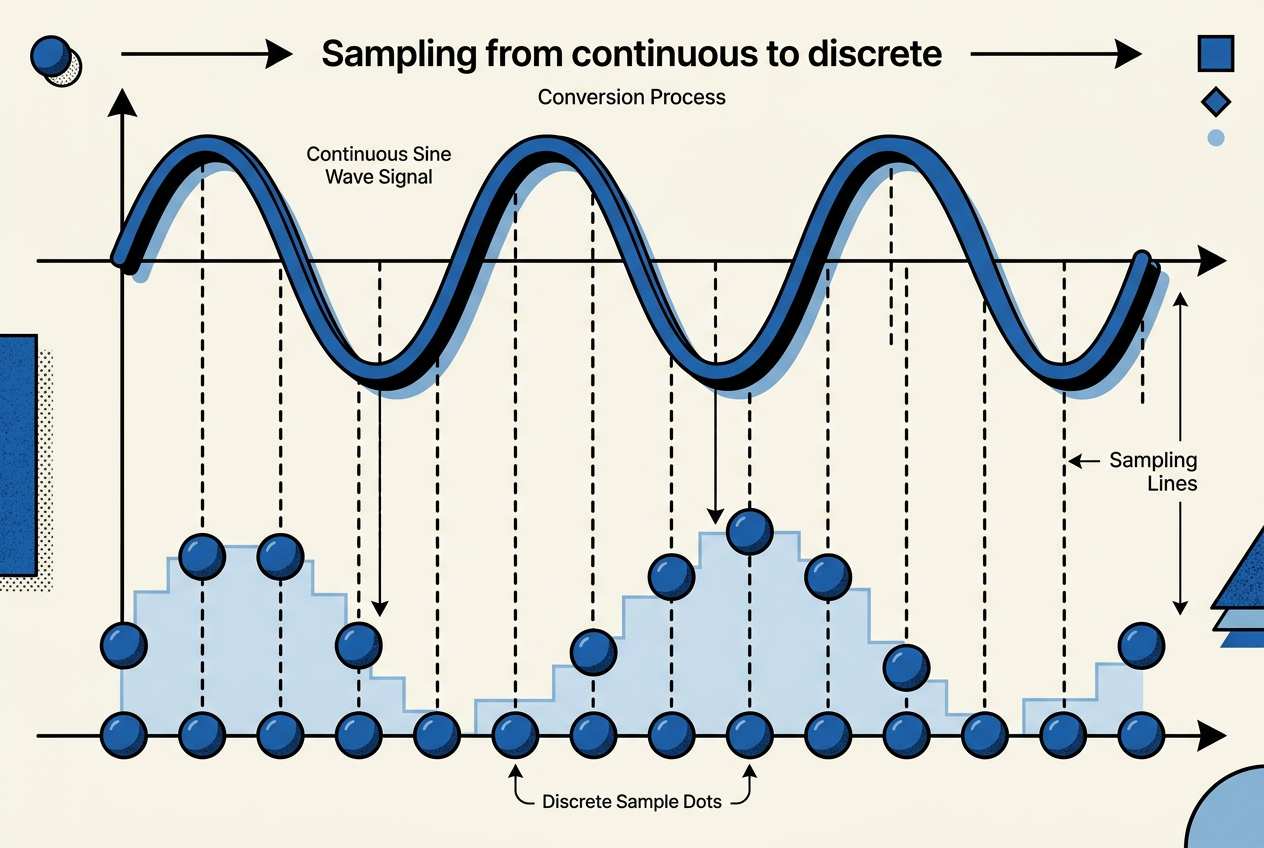

10.1.1 采样流程

为什么先讲音频？ 音频信号是 1D 的（时间→振幅），比 2D 图像简单得多。所有图像处理的核心概念（采样、混叠、滤波）都可以先在 1D 音频中理解，再推广到 2D。

数字音频流程：

麦克风 → 连续电压信号 → A/D 转换器（采样）→ 离散数字存储 → D/A 转换器（重建）→ 扬声器

A/D 转换器（Analog-to-Digital）：把连续电压变成离散数字。采样率（每秒采样次数）决定"能录多高的频率"。

D/A 转换器（Digital-to-Analog）：把离散数字变回连续电压。输出是"阶梯形"——需要低通滤波器平滑。

组件	输入	输出	关键问题
麦克风	声波（空气振动）	连续电压	频率响应范围
A/D 转换器	连续电压	离散数字（每秒 f_s 个样本）	采样率 f_s 是多少？
D/A 转换器	离散数字	连续电压（阶梯形）	需要平滑滤波

采样率多少才够？ 人耳能听到的最高频率约 20 KHz。根据奈奎斯特定理，采样率必须 > 2 × 最高频率 = 40 KHz。CD 标准的 44.1 KHz 就是基于这个——留了一些余量。

核心洞察：采样前用低通滤波器去掉高于奈奎斯特频率的成分（防混叠）；采样后用低通滤波器平滑阶梯形输出（重建）。两个滤波器缺一不可。

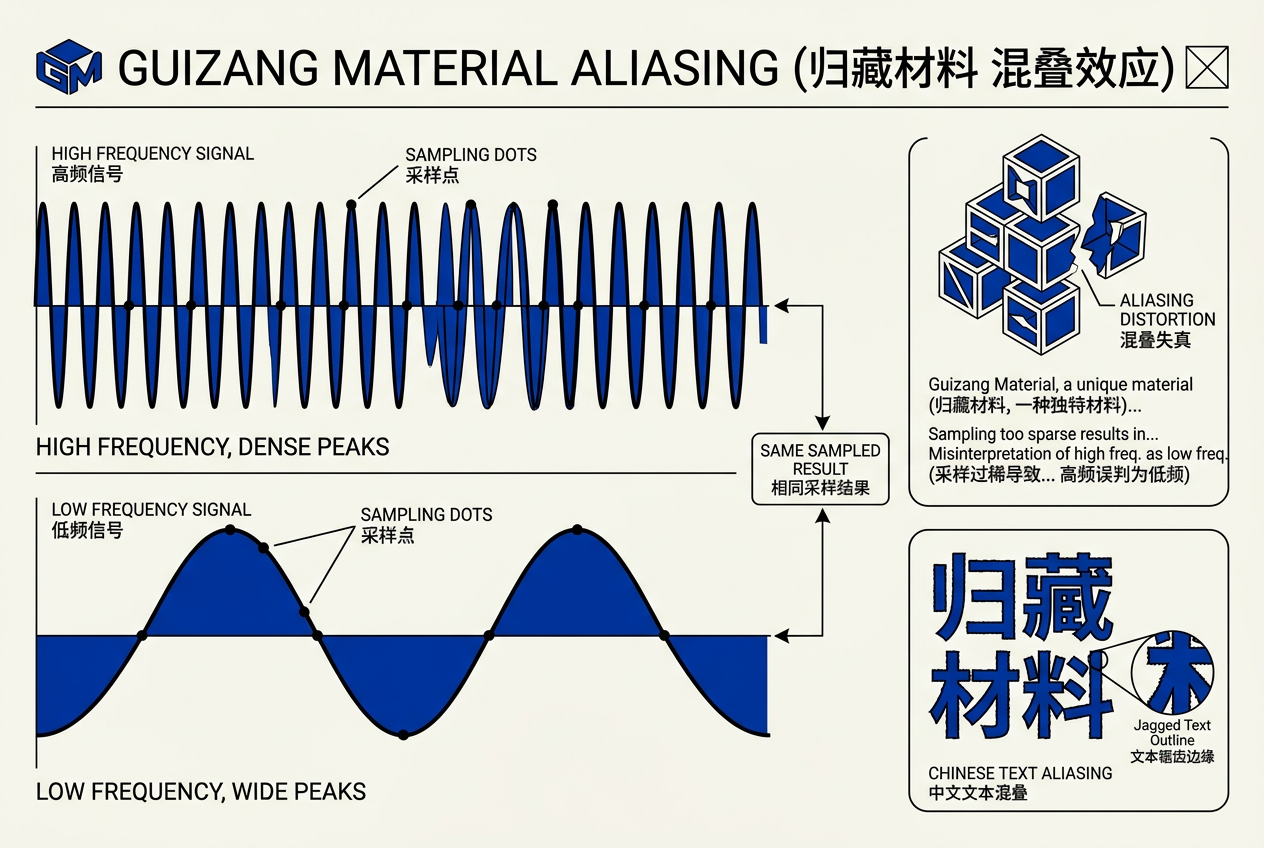

10.1.2 混叠（Aliasing）

混叠 = "高频信号假装成低频信号"

经典例子：

• 钟表以 8 KHz 录音后听起来是 6 KHz 的"钟"——因为 8 KHz 以上的频率被"折叠"到低频
• 电影中车轮"倒转"效应——车轮旋转频率超过帧率时，看起来像在反转
• 摩尔纹（Moiré pattern）——细密的网格图案在屏幕上出现奇怪的波纹

混叠的根本原因：

原始信号频率 f，采样率 f_s
如果 f > f_s / 2（奈奎斯特频率），高频部分会被"折叠"到 [0, f_s/2] 范围内

// 数值例子
f_s = 100 Hz（每秒采 100 个样本）
奈奎斯特频率 = 50 Hz

// 情况 1：f = 30 Hz（低于奈奎斯特频率）→ 正确采样
30 Hz 的正弦波被正确记录

// 情况 2：f = 80 Hz（高于奈奎斯特频率）→ 发生混叠
80 Hz 的正弦波被采样后"伪装"成 20 Hz
因为：采样得到的离散点恰好和 20 Hz 的波一样！
80 Hz - 100 Hz = -20 Hz → 绝对值 = 20 Hz

数学解释：

---

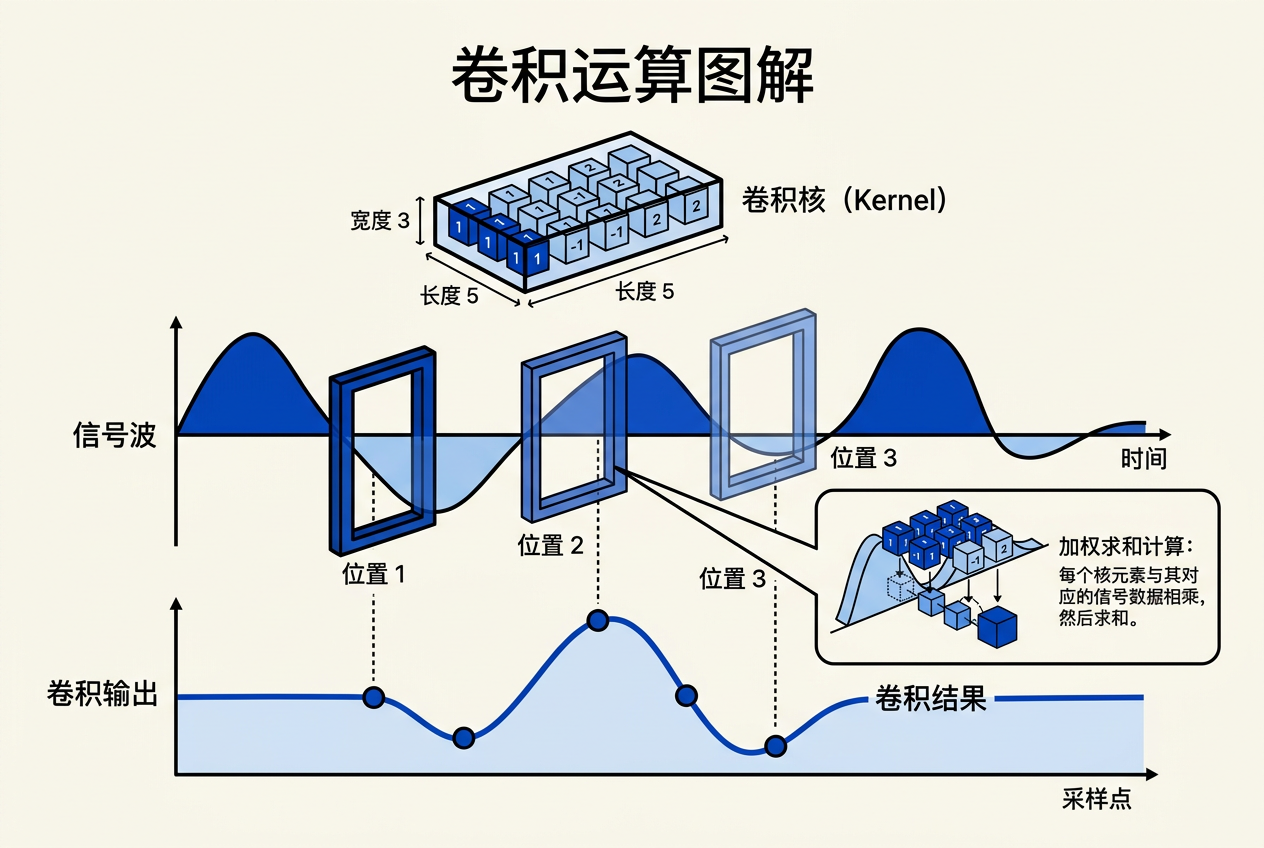

10.2 卷积（Convolution）

10.2.1 卷积的定义

为什么卷积是图形学最重要的运算？ 任何形式的滤波（模糊、锐化、边缘检测）、采样、重建本质上都是卷积。理解卷积 = 理解信号处理的一半。

生活类比：煮汤

做一锅汤，你不断加调料。每次加调料的影响会"扩散"到之后的汤里——加得越久，扩散得越广。最终的汤味 = 每次加料量 × 该料随时间扩散的函数 的累加。这就是卷积！

离散卷积公式：

连续卷积公式：

公式拆解（离散版）：

符号	含义	类比
a	输入信号（要处理的数组）	食材清单
b	滤波器（卷积核）	调料"扩散"函数
i	输出位置	尝汤的时间点
j	遍历所有位置	回顾所有加料时间
b[i-j]	位置 j 的输入对位置 i 的贡献权重	j 时刻加的料在 i 时刻还剩多少

10.2.2 移动平均 = 卷积的最简形式

如果看不懂公式，先看这个：

移动平均：对附近 N 个值求平均，这就是卷积：

这就是 box 滤波器的卷积形式——每个输出点是对称窗口内输入点的等权平均。

数值例子：

输入信号 a = [1, 4, 2, 6, 3, 5]
滤波器 b = [1/3, 1/3, 1/3]（半径 r=1 的 box 滤波器）

c[1] = a[0]×b[1] + a[1]×b[0] + a[2]×b[-1]
  // 等等，索引有点绕。用 i=1 代入公式 (a*b)[i]=Σⱼa[j]·b[i-j]
c[1] = a[0]×b[1] + a[1]×b[0] + a[2]×b[-1]
  // b 的索引从 0 开始，所以 b[-1] 不存在
  // 简化方式：输出 c[1] = a[0]×1/3 + a[1]×1/3 + a[2]×1/3
      = 1/3 + 4/3 + 2/3 = 7/3 ≈ 2.33

c[2] = a[1]×1/3 + a[2]×1/3 + a[3]×1/3
      = 4/3 + 2/3 + 6/3 = 12/3 = 4.0

c[3] = a[2]×1/3 + a[3]×1/3 + a[4]×1/3
      = 2/3 + 6/3 + 3/3 = 11/3 ≈ 3.67

// 输出：c = [?, 2.33, 4.0, 3.67, ?, ?]
// 边缘处的 ? 需要"边界处理"（见 10.6.3）

10.2.3 卷积 = "滤波器翻转 + 滑动加权"

视角 1（从输出看）：c[i] = "用滤波器 b 对 a 在 i 处求加权平均"

• 在每个输出位置 i 处"放置"滤波器
• 滤波器覆盖的输入值乘上对应的滤波器权重
• 求和得到输出

视角 2（从输入看）：(a * b) = "把 b 复制多份，按 a 的值加权后叠加"

• 每个输入值 a[j] 在输出中"扩散"成滤波器的形状
• 所有扩散结果叠加
• GPU 实际用的是这个视角（多个采样求和）

10.2.4 卷积的关键性质

性质	公式	物理意义	为什么重要
交换律	a * b = b * a	滤波器和信号可互换	可以选择更容易实现的一方
结合律	(a * b) * c = a * (b * c)	可分步滤波	多个滤波器可以合并为一个
分配律	(a + b) * c = a*c + b*c	线性性质	可以分开处理再合并
恒等元	a * δ = a	δ = 单位脉冲（一个 1 其余 0）	卷积的"零"

// 为什么交换律很重要？
// 如果你有两个滤波器，一个简单一个复杂
// 可以先卷简单的，再卷复杂的 = 先卷复杂的，再卷简单的
// 选择计算量小的顺序！

// 为什么结合律很重要？
// 高斯模糊 = box * box * box * box （4次box近似高斯）
// 结合律允许先合并为一个大滤波器：gaussian_approx = box * box * box * box
// 然后一次卷积搞定：result = image * gaussian_approx

10.2.4b 卷积的数值计算示例（完整手算）

为了彻底理解卷积，让我们手算一个完整例子：

// 输入信号 a = [0, 1, 0, 1, 0, 1, 0, 1]（交替 0/1 信号）
// 滤波器 b = [0.25, 0.5, 0.25]（三角形权重，r=1）
// 输出 c = a * b

// 手算每个输出位置（假设零填充边界）：

c[0] = a[-1]×0 + a[0]×0.5 + a[1]×0.25
     = 0 + 1×0.5 + 0×0.25 = 0.5

c[1] = a[0]×0.25 + a[1]×0.5 + a[2]×0.25
     = 0×0.25 + 1×0.5 + 0×0.25 = 0.5

c[2] = a[1]×0.25 + a[2]×0.5 + a[3]×0.25
     = 1×0.25 + 0×0.5 + 1×0.25 = 0.5

c[3] = a[2]×0.25 + a[3]×0.5 + a[4]×0.25
     = 0×0.25 + 1×0.5 + 0×0.25 = 0.5

// ... 实际上全部输出都是 0.5！
// 因为"交替 0/1"的高频信号被滤波器完全"抹平"了
// 这证明了：滤波 = 低频通过（低通滤波）

// 如果改用更宽的滤波器 b = [0.2, 0.2, 0.2, 0.2, 0.2]（r=2）：
c[2] = 1×0.2 + 0×0.2 + 1×0.2 + 0×0.2 + 1×0.2 = 0.6
// 稍微高了一点的 0.6 — 还是被抹平了，因为滤波器比信号周期宽

// 结论：滤波器越宽，抹平效果越强（频率越低）

10.2.5 离散-连续卷积（混合域）

图形学中最常用的卷积形式——一边是离散采样，一边是连续函数：

这就是图形学中重采样（resampling）的核心公式：

• a[i]：离散的像素值/纹理值
• f(x)：连续的滤波器函数
• (a * f)(x)：重建出的连续信号在 x 处的值

生活类比：你在听 CD（离散样本），但耳朵需要连续的声音（连续信号）。播放器的 D/A 转换器就是用"卷积"把离散样本变回连续波形。

---

10.3 卷积滤波器

10.3.1 滤波器的本质

滤波器 = 一个"小函数"，它的形状决定了"什么频率的信号被保留/抑制"。

关键权衡：

滤波器越平滑 → 越能消除高频混叠 → 但输出越模糊
滤波器越锐利 → 细节保留越好 → 但越容易产生混叠和振铃

10.3.2 常用滤波器对比

滤波器	形状	表达式	特点	自然半径	主要用途
Box	□ 方波	1 if |x|<0.5 else 0	最简单，但有振铃	1/2	最快的滤波，预览
Tent	△ 三角形	1-|x| if |x|<1 else 0	比 box 平滑	1	中等质量，双线性插值
Gaussian	∩ 钟形	exp(-x²/(2σ²))	最平滑，无振铃	无固定（σ 控制）	高质量模糊
B-spline	⌒ 立方多项式	分段三次多项式	比 Gaussian 还平滑	2	高质量重采样

数值例子：不同滤波器对同一信号的卷积效果

输入信号 a = [0, 1, 2, 3, 4, 5, 6, 7, 8, 9]
位置 i=5 处的输出：

// Box 滤波器（半径 r=1）：等权平均
c_box[5] = (a[4] + a[5] + a[6]) / 3 = (4 + 5 + 6) / 3 = 5.0

// Tent 滤波器（半径 r=1）：线性衰减权重
c_tent[5] = a[4]×0.5 + a[5]×1.0 + a[6]×0.5
          = 2.0 + 5.0 + 3.0 = 10.0 → 归一化：10 / 2 = 5.0
// 注意：Tent 的权重和是 2（0.5+1.0+0.5），需要归一化

// Gaussian 滤波器（σ=1，半径 r=2）
权重: w[3]=exp(-4/2)=0.135, w[4]=exp(-1/2)=0.607, w[5]=exp(0)=1.0
      w[6]=0.607, w[7]=0.135
c_gauss[5] = (3×0.135 + 4×0.607 + 5×1.0 + 6×0.607 + 7×0.135)
           / (0.135 + 0.607 + 1.0 + 0.607 + 0.135)
          = (0.405 + 2.428 + 5.0 + 3.642 + 0.945) / 2.484
          = 12.42 / 2.484 ≈ 5.0
// 对于线性信号，所有滤波器输出相同（因为信号本身是线性的）
// 对于非线性的真实图像，不同滤波器的效果差异会非常明显

10.3.3 关键概念

1. 积分 = 1 的归一化：

如果滤波器积分不是 1，它会改变信号的整体亮度（图像变亮或变暗）。

2. 连续滤波器 vs 离散滤波器：

类型	优点	缺点
离散滤波器	有限个值，精确控制，快速	精度受分辨率限制
连续滤波器	任意形状，无限精度	计算需要积分/采样

3. 插值滤波器：f(0) = 1, f(i) = 0（对所有非零整数 i）。重建后的函数精确通过样本点。

4. 纹波自由（ripple-free）：滤波器在所有整数偏移处累加 = 1。对常数信号无影响。

10.3.4 2D 滤波器与可分离性

问题：图像是 2D 的，2D 卷积复杂度是 O(r² × N²)，太大！

解决：如果滤波器是可分离的，就能分解成两次 1D 卷积：

先卷积行，再卷积列：

// 不可分离的 2D 卷积：O(r² × N²)
for each pixel (i, j):
    for each offset (di, dj) in [-r, r]²:
        sum += a[i+di][j+dj] * b_2d[di][dj]

// 可分离的 2D 卷积：O(r × N²) —— 快多了！
// 先对每行做 1D 卷积
for each row j:
    temp[i][j] = Σ a[i+di][j] * b_1d[di]
// 再对每列做 1D 卷积
for each column i:
    result[i][j] = Σ temp[i][j+dj] * b_1d[dj]

// 性能对比：半径 r=10
// 不可分离：每个像素需要 (2×10+1)² = 441 次乘加
// 可分离：每个像素只需要 2×(2×10+1) = 42 次乘加
// 加速比：441/42 ≈ 10.5 倍！

只有 Gaussian 同时是"可分离"和"径向对称"的：

这让 Gaussian 在 2D 图像处理中最高效——一次处理行，一次处理列，效果完全等价于 2D 高斯模糊。

10.3.5 滤波器的实际选择指南

在实际图形学应用中，如何选择合适的滤波器？以下是实用建议：

场景	推荐滤波器	理由
纹理采样（最近邻）	Box	速度最快，像素风格效果
纹理采样（双线性）	Tent	速度与质量平衡，硬件直接支持
高质量模糊	Gaussian	最平滑，无振铃
图像放大（上采样）	B-spline / Mitchell	比双线性更平滑，不会产生方块感
图像缩小（下采样）	Gaussian + 降采样	预模糊后再采样，抗混叠效果好
抗锯齿（采样前）	Gaussian	频域衰减快，混叠抑制好
光线追踪重建	Gaussian / Mitchell	平衡锐度和平滑

---

10.4 图像的信号处理

10.4.1 图像滤波的应用

1. 模糊（Blur）：

// box 模糊 → 块状效果，有锯齿
// tent 模糊 → 中等平滑
// Gaussian 模糊 → 自然平滑（最常用）

2. 锐化（Sharpening）：

先做模糊，再从原图减去模糊结果得到"高频细节"，再加回原图。α 控制锐化强度。

3. 软阴影（Soft Drop Shadow）：

先把原图偏移（模拟阴影偏移），再做高斯模糊（让阴影边缘柔和）。

4. 抗混叠（Antialiasing）：

// 先模糊再采样 = 抗混叠的本质
anti_aliased = downsample(blur(image, kernel_size))

10.4.2 图像混叠

图像混叠 = "采样率不足以表达图像"

两种典型表现：

现象	原因	例子
Moiré 图案	周期纹理和采样网格"打架"	细条纹衬衫在屏幕上出现彩色波纹
锯齿（Jaggies）	高频边缘被离散化成"楼梯"形	斜线看起来像阶梯

解决方案：在采样前用低通滤波器（抗混叠）去掉高于奈奎斯特频率的高频成分。

10.4.3 重采样（Resampling）

重采样 = 改变图像的分辨率（放大/缩小）

两步法：

1. 重建：用连续滤波器把离散样本变成连续函数
2. 采样：在新网格上采样这个连续函数

"采样间距"决定滤波器大小：

• 下采样（缩小）：滤波器应基于输出间距——需要更大的滤波器来避免混叠
• 上采样（放大）：滤波器应基于输入间距——只需平滑插值

// 可分离重采样——先处理所有行，再处理所有列
// 把 2D 重采样变成 2 次 1D 重采样，效率极高

function resample(image, new_width, new_height):
    // 第一步：水平方向重采样
    temp = new Image(new_width, image.height)
    for each pixel (x, y) in temp:
        temp[x][y] = sample_1d(image, x, y, direction="horizontal")

    // 第二步：垂直方向重采样
    result = new Image(new_width, new_height)
    for each pixel (x, y) in result:
        result[x][y] = sample_1d(temp, x, y, direction="vertical")

    return result

---

10.5 采样理论

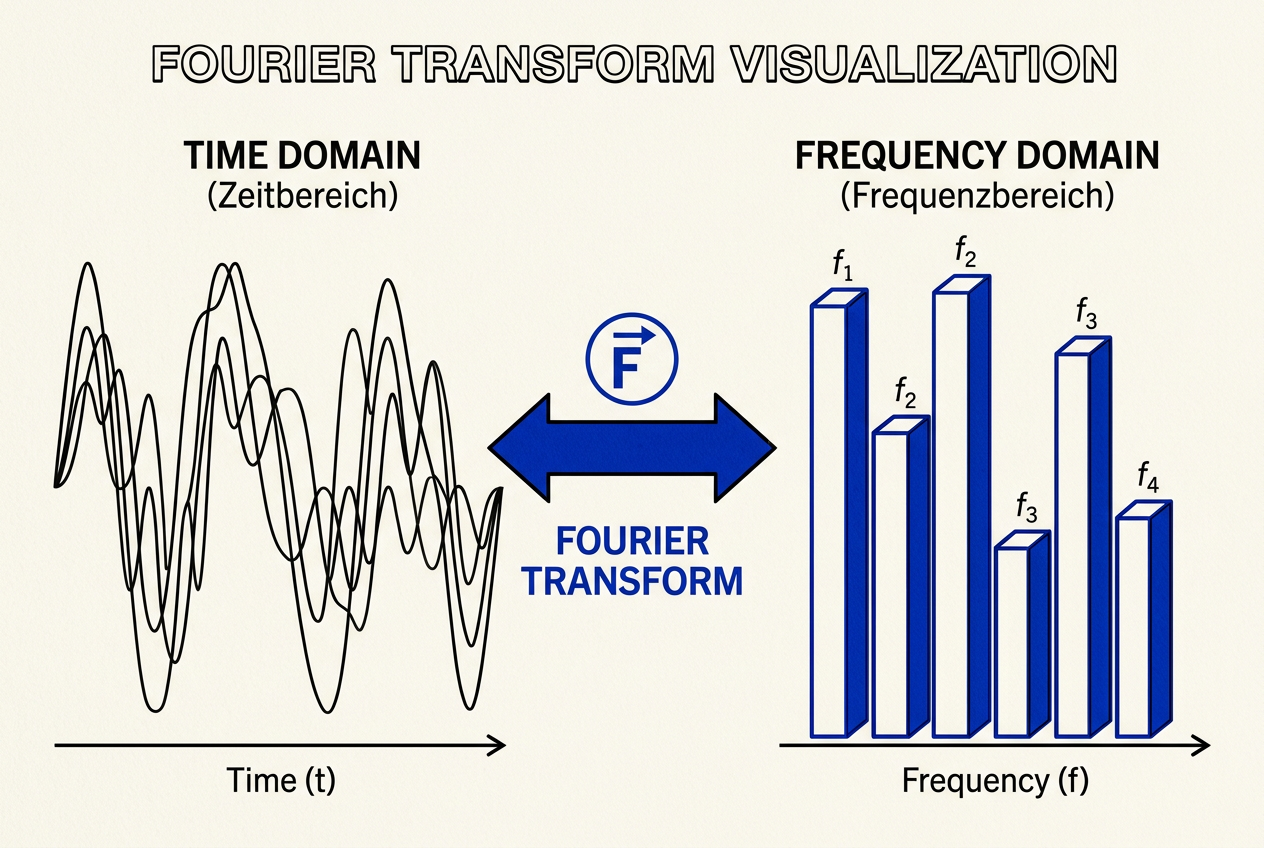

10.5.1 傅里叶变换（Fourier Transform）

核心思想：任何函数都可以表示为不同频率正弦波的叠加

公式拆解：

符号	含义	直觉
f(x)	时域信号	随时间变化的信号值
f̂(ω)	傅里叶变换（频域）	频率 ω 处的"成分"强度
ω	频率	每秒振荡次数
e^{2πiωx}	复正弦波	频率为 ω 的"纯净"正弦波

生活类比：食谱

一道菜（时域信号 f）可以用"配方"（频域 f̂）来描述——面粉多少克（低频成分）、盐多少克（中频）、辣椒多少克（高频）。傅里叶变换就是从"成品菜"反推出"配方"。

10.5.2 傅里叶变换的关键性质

性质	公式	含义
能量守恒	∫|f(x)|²dx = ∫|f̂(ω)|²dω	时域和频域的能量总和相等
卷积定理	F{f*g} = f̂·ĝ	时域卷积 = 频域乘法
对偶性	F{f·g} = f̂*ĝ	时域乘法 = 频域卷积

10.5.3 傅里叶变换的"画廊"

不同函数在时域和频域的对应关系：

时域函数	时域形状	频域函数	频域形状
Box	方波	sinc（sin(πω)/πω）	振荡衰减，有副瓣
Tent	三角形	sinc²	比 sinc 平滑，副瓣更小
Gaussian	钟形	还是 Gaussian！	指数衰减，无副瓣
B-spline	平滑多项式	sinc⁴	更平滑，副瓣极小
δ（脉冲）	单根竖线	常数（所有频率等强）	水平直线

// 为什么 Gaussian 的傅里叶变换还是 Gaussian？
// 这是数学上的一个巧妙的巧合（固定点性质）
// 这意味着 Gaussian 在时域和频域都是"最平滑"的——
// 没有副瓣（sinc 的问题），没有振铃（box 的问题）

// 方波 → sinc 的直观理解：
// 一个"方"的脉冲包含了很多高频成分（突然跳变）
// 所以频域中除了主瓣还有副瓣——"振铃"的来源

10.5.4 采样和混叠（频域视角）

采样在频域中是什么？ 乘法变卷积：

这意味着：

// 采样在频域中的效果：复制+平移
// 原始频谱 f̂(ω) 被"复制"了无数份，每份中心在 k×f_s 处（k 为整数）

// 如果原始信号的最高频率 f_max < f_s/2：
  f̂(ω)        ŝ_T(ω)        结果
  ____         | | |         ____  ____  ____
 /    \        | | |  →     /    \/    \/    \
/      \       | | |       /      \/  ^  \/    \
  原始频谱    采样脉冲      复制频谱不重叠  → 可恢复！

// 如果原始信号的最高频率 f_max > f_s/2：
  f̂(ω)        ŝ_T(ω)        结果 = 混叠！
  __/\__       | | |        __/\__/\__/\__
 /      \      | | |  →    /  \  /  \  /  \
/        \     | | |       /    \/ {} \/    \
  太宽的频谱                  ↑ 重叠部分 = 混叠！

10.5.5 理想滤波器 vs 实用滤波器

理想滤波器 = sinc 函数：

• 频域是完美的 box（截止频率 f_c 之外全为 0）
• 时域无限延伸（从 -∞ 到 +∞）——不实用！

实用滤波器（box、tent、Gaussian、B-spline）：

• 都是有限支撑（在有限范围内≠0，之外=0）
• 频域有泄漏（不能完全截止高频）
• 但实际可计算

滤波器	时域支撑	频域泄漏	混叠抑制	模糊程度
理想 sinc	无限（不实用）	无	完美	无
Box	有限（1）	大（副瓣多）	差	轻微
Tent	有限（2）	中等	中等	中等
Gaussian	近似有限（3σ）	极小（指数衰减）	好	明显
B-spline	有限（4）	极小	好	明显

---

10.6 实用考虑

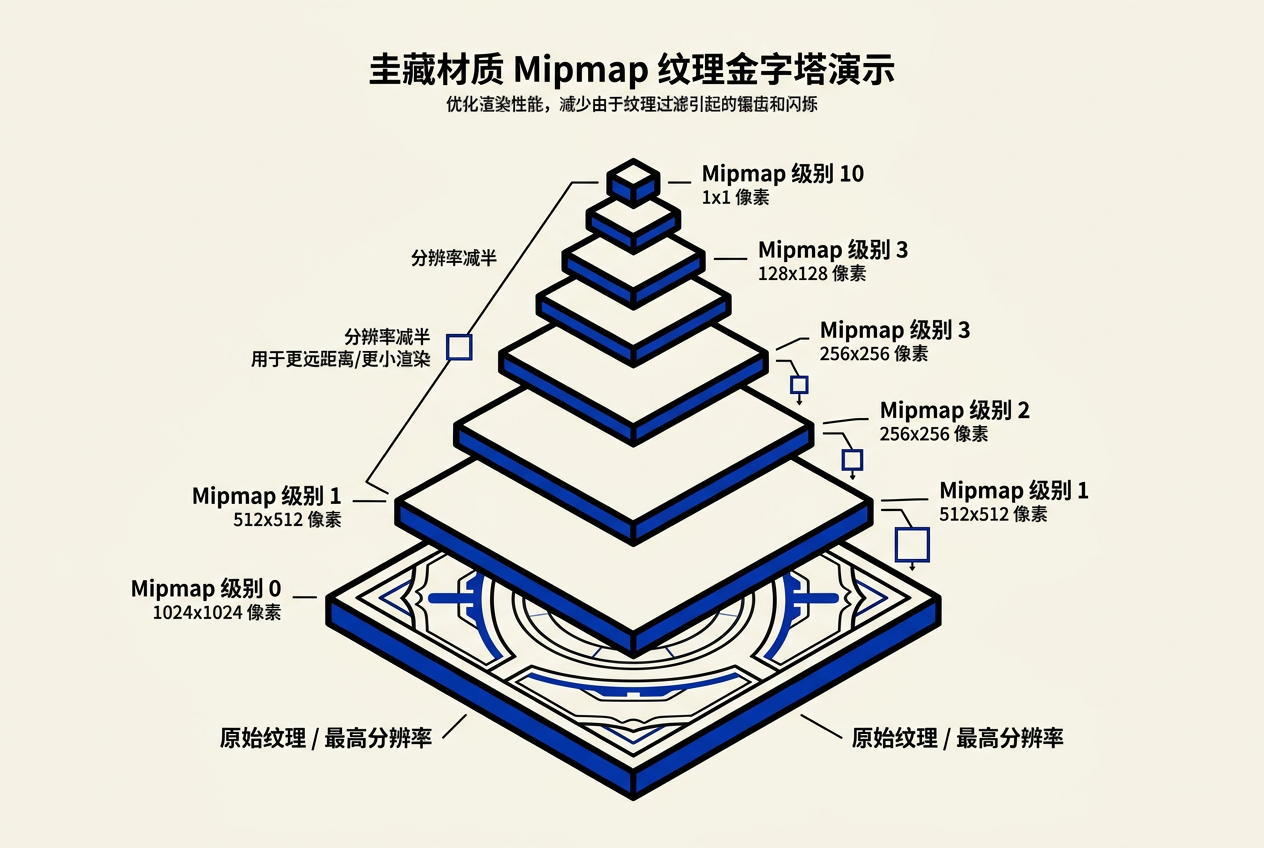

10.6.1 Mipmap = "纹理的金字塔"

为什么需要 mipmap？

• 远处的物体在屏幕上只占几个像素
• 用高分辨率纹理采样 → 浪费计算和内存
• 用低分辨率版本 → 够用且快

Mipmap 层级：

M0: 1024 × 1024（原始纹理，最精细）
M1: 512 × 512（1/2 宽高，1/4 像素数）
M2: 256 × 256
M3: 128 × 128
...
M10: 1 × 1（单个像素）

选择规则：根据屏幕投影大小选择 mipmap 层级。

// 数值例子
// 一个纹理在屏幕上占 200 像素宽，纹理本身 1024 像素宽
// 层级 = log₂(1024 / 200) = log₂(5.12) ≈ 2.36
// → 在 M2（256²）和 M3（128²）之间插值（三线性过滤）

// 如果只占 2 个像素：
// 层级 = log₂(1024 / 2) = log₂(512) = 9
// → 直接用 M9（2²=4像素? 不对，M9=1024/2⁹≈2，所以是 2×2 版本）

10.6.2 各向异性过滤（Anisotropic Filtering）

问题：远处倾斜的表面在屏幕上投影成"长方形"——水平方向和垂直方向需要的采样密度不同。

• 水平方向需要更多采样（纹理压缩得更严重的一个方向）
• 垂直方向需要更少采样

各向异性 = "在水平/垂直方向用不同大小的滤波器"

实现：从 mipmap 中采样多个点，沿倾斜方向做非均匀采样。

// 各向异性过滤采样模式
// 从 mipmap 沿椭圆形区域采样多个点并加权平均

 anisotropic_samples = 4  // 采样点数（质量参数）
 for i = 0 to anisotropic_samples:
   offset = compute_anisotropic_offset(i, anisotropic_samples)
   color += sample_mipmap(uv + offset, mip_level)
 color /= anisotropic_samples

10.6.3 边界处理

问题：滤波时，图像边缘的滤波器会"伸出"图像边界——外面的像素是什么？

方法	规则	适用场景
零填充	超出边界的像素 = 0	科学计算，纯学术
夹紧（Clamp）	超出边界的像素 = 边界像素值	大多数图像处理（现代 GPU 默认模式）
环绕（Wrap）	超出边界的像素 = 对侧像素	无缝纹理（可平铺的贴图）

// 以 1D 信号 [1, 4, 2, 6, 3] 为例，半径 r=1 的 box 滤波器
// 在 i=0 处卷积：

// 零填充：c[0] = (0 + 1 + 4) / 3 = 1.67
// 夹紧：c[0] = (1 + 1 + 4) / 3 = 2.0
// 环绕：c[0] = (3 + 1 + 4) / 3 = 2.67

// 三种方式在 i=2（中间）处输出相同：c[2] = (4 + 2 + 6) / 3 = 4.0
// 差异只在边缘出现

---

全章总结

核心洞察：信号处理是图形学的"数学骨架"——

• 卷积 = 滤波（平滑/锐化/阴影/抗锯齿）
• 采样定理：奈奎斯特频率 = 采样率 / 2
• 混叠：高频信号"假装"成低频信号
• 抗混叠：采样前必须用低通滤波器
• 可分离卷积：2D 滤波器 = 两次 1D 滤波器
• 傅里叶变换：把卷积变成乘法
• mipmap：远距离物体的"金字塔"采样

关键公式速查：

公式	表达式
离散卷积	(a * b)[i] = Σⱼ a[j]·b[i-j]
连续卷积	(f * g)(x) = ∫ f(t)·g(x-t) dt
傅里叶变换	f̂(ω) = ∫ f(x)·e^{-2πiωx} dx
奈奎斯特定理	f_max < f_sampling / 2
可分离 Gaussian	G₂(x,y) = G₁(x)·G₁(y)
卷积定理	F{f*g} = f̂·ĝ

一步到位：连续信号 → 采样（奈奎斯特定理约束） → 离散表示 → 卷积滤波 → 重建 → 连续输出。图形学中处处是这个过程。

下一步：第11章将讲解纹理映射——把图像"贴"到 3D 物体表面。配合本章的卷积和采样理论，你将真正理解 mipmap、各向异性过滤等核心概念。
