第16章：计算机动画（Computer Animation）— 零基础讲义

讲义说明
本讲义基于 Steve Marschner & Peter Shirley 所著《虎书5》第5版第16章（p.429-458）。
本章是图形学的"运动"——它告诉你：怎么让3D物体"动起来"。
学完本章，你将真正理解 Keyframe、Forward/Inverse Kinematics、Physics-Based Animation、Particle System、Boids Flocking 等核心技术。
本版插画采用 Guizang 材质插画风格重新绘制。

---

学习目标

1. 理解动画的12条原则（Disney）
2. 掌握Keyframing和Catmull-Rom样条
3. 理解3种旋转表示：Euler / Quaternion / Axis-Angle
4. 掌握Forward Kinematics vs Inverse Kinematics
5. 掌握Skinning（骨骼蒙皮）
6. 掌握Physics-Based Animation（布料/流体/碰撞）
7. 掌握Procedural Animation（粒子/L-system/Boids）
8. 理解群体动画（Flocking）

---

16.1 动画的12条原则

16.1.1 Disney的遗产

1981年，迪士尼资深动画师 Ollie Johnston 和 Frank Thomas 出版了《The Illusion of Life》一书，总结了12条动画基本原则。这些原则来自几十年手工动画经验，至今仍是3D计算机动画的黄金准则。

#	原则	含义	3D实现
1	Squash & Stretch	挤压和拉伸——物体运动时形状变化	骨骼缩放/变形器
2	Anticipation	预备动作——起跳前先下蹲	关键帧中插入反向运动
3	Staging	舞台化——让观众注意关键动作	相机镜头+灯光引导
4	Straight Ahead / Pose to Pose	逐帧画 vs 关键帧+中间帧	关键帧动画
5	Follow Through	跟随动作——头发/披风滞后	物理模拟/弹簧系统
6	Slow In / Slow Out	缓入缓出——开始和结束慢，中间快	动画曲线（缓动函数）
7	Arcs	弧线运动——几乎所有自然运动都是弧线	Catmull-Rom/Bézier曲线
8	Secondary Action	次要动作——走路时手臂摆动+呼吸	分层动画/混合
9	Timing	时机——速度决定情感和含义	关键帧间距控制速度
10	Exaggeration	夸张——突出动作特点	关键帧幅度放大
11	Solid Drawing	立体感——3D空间中的重量和体积	3D建模+光照
12	Appeal	魅力——角色的吸引力	角色设计+动作风格

---

16.2 关键帧与插值

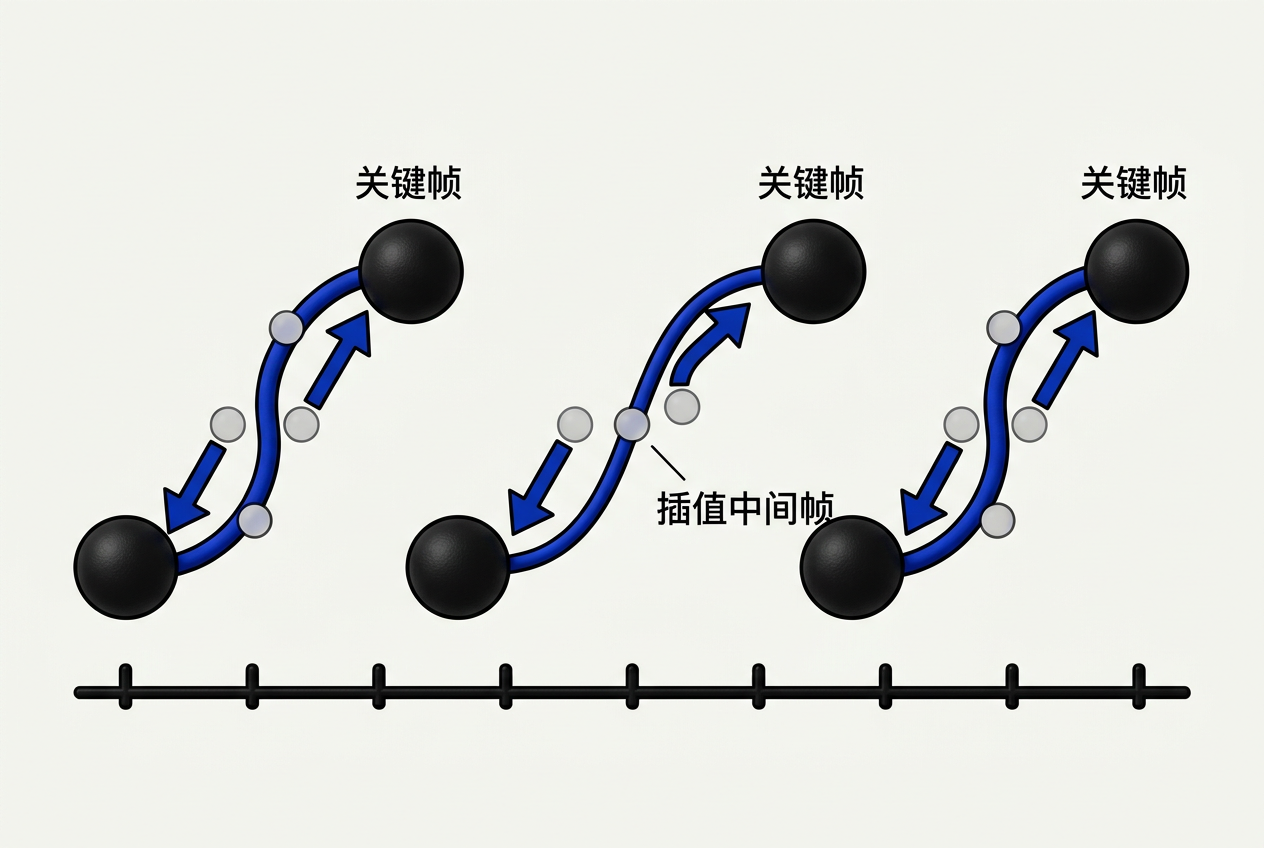

16.2.1 关键帧思想

工作流程：

1. 动画师在时间轴上的几个关键点设置物体的位置/旋转/缩放
2. 系统在这些关键点之间插值，生成所有的中间帧
3. 动画师调整插值曲线（缓入缓出）来控制速度感

优势：

• 不用画每一帧——效率提升数百倍
• 艺术家掌控关键点的节奏
• 修改一个关键帧不影响其他帧（局部控制）

16.2.2 动画曲线（Animation Curves）

关键帧之间用什么曲线插值？

插值方式	连续度	效果	使用场景
线性插值	C⁰	生硬，速度突变	机械运动
Catmull-Rom	C¹	平滑，自动缓入缓出	行业标准
Hermite（TCB）	C¹	可独立控制tension/continuity/bias	高级动画编辑
Bézier	G¹	直观的切线手柄	Maya/Blender默认

16.2.3 TCB控件（Kochanek-Bartels）

TCB是三个参数的缩写，它们控制曲线在每个关键点处的行为：

参数	范围	默认值	负值效果	正值效果
Tension（紧绷度）	[-1, 1]	0	曲线松弛（像橡皮筋）	曲线紧绷（接近直线）
Continuity（连续度）	[-1, 1]	0	曲线"急转"（停顿感）	曲线"弹回"（回弹感）
Bias（偏向度）	[-1, 1]	0	曲线偏向关键点之后	曲线偏向关键点之前

16.2.4 弧长参数化与速度控制

问题：参数u在曲线上走"等距不是等弧长"。u从0走到0.1可能只移动了很短距离，而从0.5走到0.6移动了很长距离。所以直接用u控制速度是不对的。

解决方案：

s(u)称为弧长函数，它把参数u映射到实际走过的距离。

实际做法：

1. 预计算：在曲线上采样N个点，累加距离，建立u→s的查找表
2. 查表：给定目标距离s，在表中查找对应的u
3. 插值：在表项之间线性插值得到精确的u
4. 求值：用u计算f(u)

---

16.3 插值旋转

16.3.1 旋转的挑战

3D旋转比3D位置复杂得多。位置是3D向量（直接线性插值即可），但旋转不是向量——它有特殊的结构。

16.3.2 3种旋转表示对比

表示	自由度	优点	缺点
欧拉角（Euler）	3（X,Y,Z角度）	直观、易理解	万向锁（Gimbal Lock）、插值不直
轴-角（Axis-Angle）	4（轴向量+角度）	直观、无万向锁	插值困难（直接线性插值会导致旋转加速）
四元数（Quaternion）	4（w,x,y,z）	无万向锁、插值平滑	不直观、调试困难

16.3.3 欧拉角与万向锁

万向锁（Gimbal Lock）：当绕一个轴旋转90°时，另外两个轴变得"等效"——失去1个自由度。

数值例子：

初始旋转 (0°, 0°, 0°) → 普通方向
旋转到 (0°, 90°, 0°) → 万向锁！
现在绕X轴和Z轴的旋转效果相同 → 你"丢了一个轴"

目标旋转 (90°, 90°, 0°) → 应该朝向某个方向
但欧拉角插值会走"弯路"：先绕Y轴90°，再绕X轴90°
而正确的路径应该是直接旋转 → 插值错误

一个具体的数学问题：旋转0°和180°的插值。

直接线性插值欧拉角：中间帧 = (0°, 0°, 90°)——这是正确的。但如果绕不同轴：

中间帧 = (90°, 0°, 0°)——也正确。但是！如果先做90°Y轴旋转再绕X轴：

中间状态 (90°, 90°, 0°) → 这个方向和 (90°, 0°, 90°) 是相同旋转！
但是路径完全不同——这就是万向锁的插值错乱。

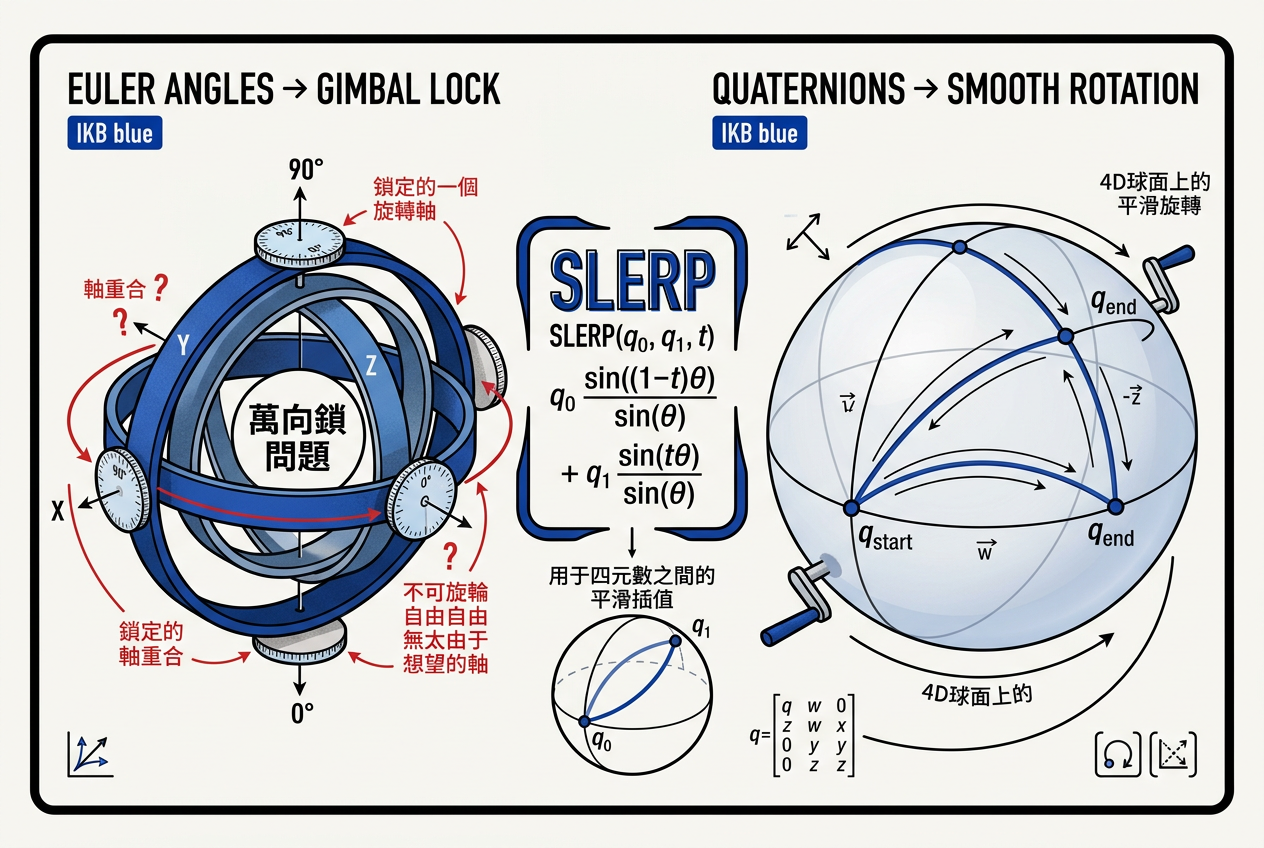

16.3.4 四元数与SLERP插值

四元数 = 4D单位球上的点

它表示绕轴(x,y,z)旋转角度2·arccos(w)。

SLERP（球面线性插值）：

逐符号拆解：

• q₁, q₂ = 起始和结束四元数（4D单位球上的点）
• θ = q₁和q₂之间的夹角 = arccos(q₁·q₂)
• t = 插值参数（0→在q₁，1→在q₂）
• sin((1-t)θ) = 球面上沿大圆路径走"剩余角度"的权重
• sin(tθ) = 球面上沿大圆路径走"已走角度"的权重
• ÷sinθ = 归一化因子，确保总权重和为1

---

16.4 变形技术

16.4.1 全局变形

变形类型	效果	公式
Bend（弯曲）	物体沿一个轴弯曲	θ = k·x, 点绕弯曲轴旋转
Twist（扭曲）	物体两端相对旋转	θ = k·y, 比例随高度变化
Taper（锥化）	物体一端大一端小	s = 1 - k·y, 点按比例缩放
Squash（挤压）	压扁或拉长	整体缩放（非均匀）

16.4.2 FFD（Free-Form Deformation）

公式（3D三角Bézier张量积）：

工作流程：

1. 建立一个3D控制网格（lattice），把要变形的物体包在里面
2. 计算物体每个顶点在网格中的局部坐标(s,t,u)
3. 动画师移动网格的控制点（就像操作Bézier曲线一样）
4. 对每个顶点，用三线性Bernstein基函数计算新的位置

---

16.5 角色动画：骨骼、FK、IK、Skinning

16.5.1 骨骼层次（Skeleton Hierarchy）

角色动画的核心：用骨骼（Bones/Joints）的层次结构驱动皮肤（Mesh Vertices）的变形。

# 人体骨骼层次结构（简化）
Root（骨盆）
├── Spine（脊柱）
│   ├── Neck（脖子）
│   │   └── Head（头）
│   └── L_Shoulder（左肩）
│       ├── L_Elbow（左肘）
│       │   └── L_Hand（左手）
└── R_Hip（右髋）
    ├── R_Knee（右膝）
    │   └── R_Ankle（右脚踝）
    │       └── R_Toe（右脚尖）

# 每个关节存储：
# - 局部变换（相对父关节的位置/旋转）
# - 世界变换（通过从根到该节点连乘计算）

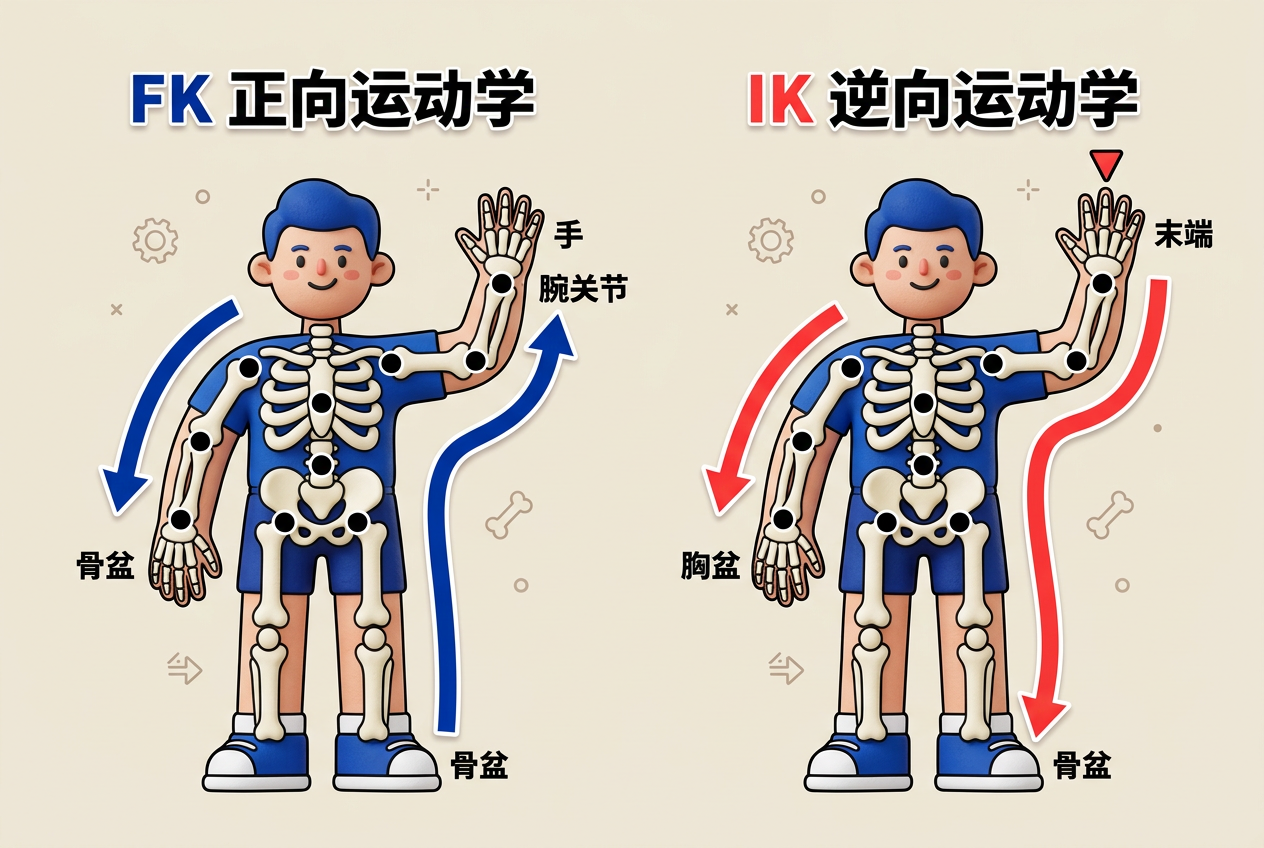

16.5.2 正向运动学（Forward Kinematics, FK）

def forward_kinematics(joints):
    # 从根关节开始，深度优先遍历
    for joint in joints:
        if joint.parent is None:
            joint.world_pos = joint.local_pos      # 根关节
        else:
            # 当前关节的世界位置 = 父关节的世界位置 + 旋转后的局部偏移
            R = joint.parent.rotation              # 父关节的旋转矩阵
            joint.world_pos = joint.parent.world_pos + R * joint.local_pos

        # 注意：旋转会级联传递（子关节继承父关节的旋转）
        joint.world_rotation = joint.parent.world_rotation * joint.local_rotation

特性	FK	IK
输入	所有关节角度	目标末端位置
输出	末端位置	所有关节角度
控制方式	手动调每个关节	指定末端，自动算关节
适用场景	全身动作（走路、跳舞）	脚踩地、手拿东西
计算复杂度	O(n)，简单	O(n³)甚至更慢，需要迭代

16.5.3 逆向运动学（Inverse Kinematics, IK）

数学形式：

其中J是Jacobian矩阵：J_{ij} = ∂pᵢ/∂αⱼ

逐符号拆解：

• p_target = 目标末端位置（你想让手碰到的地方）
• p_current = 当前末端位置
• Δα = 关节角度的变化量（未知数，要求解的）
• J = Jacobian矩阵——每个元素∂pᵢ/∂αⱼ表示"第j个关节转一点，末端位置第i分量变多少"

CCD算法（Cyclic Coordinate Descent）——最简单的IK求解：

def ik_ccd(joints, target_pos, max_iterations=10):
    for iter in range(max_iterations):
        # 从末端关节开始，反向调整每个关节
        for i in range(len(joints)-1, -1, -1):
            joint = joints[i]

            # 计算从当前关节到末端的方向
            to_end = end_effector_pos - joint.world_pos
            # 计算从当前关节到目标的方向
            to_target = target_pos - joint.world_pos

            # 旋转当前关节使to_end朝向to_target
            rotation = get_rotation_between(to_end, to_target)
            joint.rotation *= rotation

            # 更新所有子关节的位置
            update_child_positions(joint)

        # 检查是否达到目标
        if distance(end_effector_pos, target_pos) < epsilon:
            break

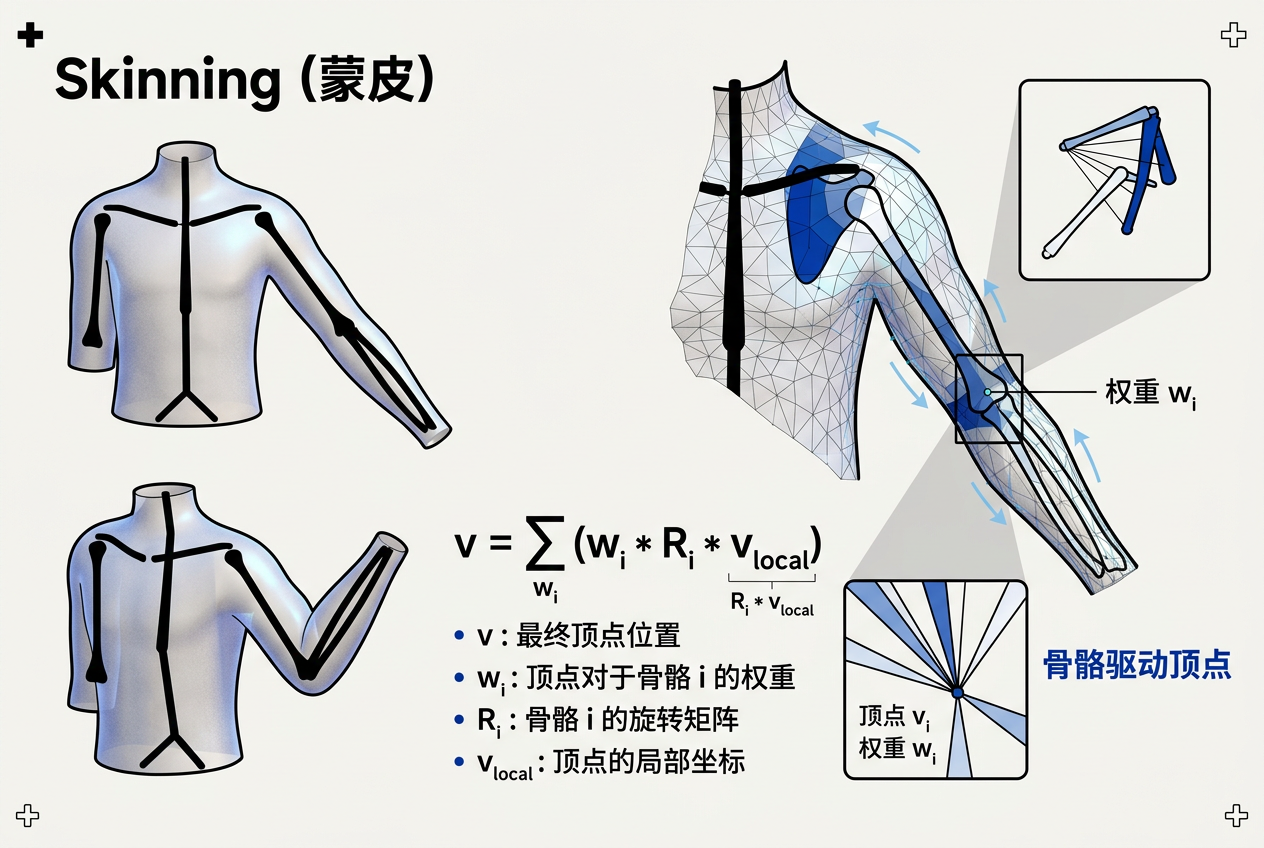

16.5.4 Skinning（蒙皮）

Rigid Skinning（刚性蒙皮）：每个顶点只受一个骨骼影响。

缺点：关节处会断裂，像"木偶"。

Smooth Skinning / LBS（线性混合蒙皮）：每个顶点受多个骨骼影响，按权重混合。

逐符号拆解：

• v_local = 顶点在绑定姿势（T-pose）中的位置
• R(骨骼ᵢ) = 第i个骨骼的变换矩阵（从绑定姿势到当前姿势）
• wᵢ = 第i个骨骼对该顶点的影响权重（∑wᵢ = 1）
• v_world = 顶点变形后的世界坐标

权重"绘画"过程：

1. 模型在T-pose（双臂平伸）下建立骨骼
2. 动画师"画权重"：用笔刷工具在顶点上画色标（红色=完全受骨骼A影响，蓝色=完全受骨骼B影响）
3. 权重归一化：确保每个顶点的权重之和=1
4. 测试：弯曲关节，看皮肤变形是否自然
5. 调整：修正"塌陷"或"糖果纸"（关节扭曲）问题，通常增加中间骨骼或调整权重

16.5.5 面部动画

3个层次的复杂性：

层次	方法	例子
1. 关节变形	骨骼+蒙皮	下巴开合、眉毛挑起
2. 肌肉模拟	FACS（面部动作编码系统）	真实肌肉收缩模拟
3. 表情混合	Blend Shapes（混合变形）	"高兴+惊讶"→"惊喜"

---

16.6 基于物理的动画

16.6.1 核心思想

方法	方程	应用
质点弹簧	F = -k·x（胡克定律）	布料、头发、绳索
刚体动力学	F = ma, τ = Iα	碰撞、堆叠、破碎
流体模拟	Navier-Stokes	水、烟、火
有限元	弹性力学方程	肌肉、软组织

16.6.2 布料模拟

质点弹簧模型：布料 = 网格状的质点 + 弹簧

• 结构弹簧：连接相邻顶点，抵抗拉伸（刚度k₁）
• 剪切弹簧：连接对角线顶点，抵抗剪切变形（刚度k₂）
• 弯曲弹簧：跳过1个顶点，抵抗弯曲（刚度k₃）

约束求解（每帧迭代Gauss-Seidel）：

# 每帧执行的布料求解
for iter in range(10):        # 迭代次数越多越准确
    for each constraint:      # 对每个弹簧约束
        # 如果弹簧拉伸超过原长
        delta = constraint.length - constraint.rest_length
        if delta > 0:
            # 把两个顶点往中间拉
            p1 += stiffness * delta * direction / 2
            p2 -= stiffness * delta * direction / 2

16.6.3 数值积分方法

将微分方程离散化求解：

方法	公式	稳定性	速度	适用
显式Euler	f(t+Δt)=f(t)+Δt·df/dt	差（Δt需很小）	最快	简单教学
隐式Euler	解方程组	好（可大步长）	慢（解方程）	布料、流体
Verlet	x(t+Δt)=2x(t)-x(t-Δt)+a·Δt²	好	快	游戏粒子
RK4	4阶Runge-Kutta	好	中等	精确模拟

16.6.4 流体模拟

方法	思想	优势	劣势
SPH（光滑粒子流体动力学）	用粒子表示流体	简单、自适应	边界处理复杂
网格法（欧拉）	在固定网格上求解NS方程	稳定、精确	内存大、细节少
PIC/FLIP（混合法）	粒子+网格混合	兼得两者优点	实现复杂

---

16.7 过程化技术

16.7.1 噪声动画

例子：

• 漂浮：position = noise(x + v·t)——物体随时间上下浮动
• 水面：height = noise(x, y, t)——2D噪声在时间维度演变
• 熔岩灯：color = noise(x, y, z, t)——4D噪声的颜色变化

其中v是"速度"参数，控制动画快慢。noise函数的值在[-1, 1]之间连续变化。

16.7.2 L-System（林系统）

核心要素：

• 终结符（Terminals）：最终绘制指令，如F（前进）、+（左转）、-（右转）、[（入栈）、]（出栈）
• 非终结符（Non-Terminals）：会被替换的符号，如A、B
• 产生式（Productions）：替换规则，如A→F[+A][-A]
• 初始公理（Axiom）：起始字符串

例子——生成分形树：

Axiom: A
Rule:  A → F[+A][-A]F

迭代0: A
迭代1: F[+A][-A]F
迭代2: F[+F[+A][-A]F][-F[+A][-A]F]F
...（迭代越多树越复杂）

F = 前进画线
+ = 左转30°
- = 右转30°
[ = 保存当前位置（分支起点）
] = 恢复当前位置（分支结束）

16.7.3 元胞自动机（Cellular Automata）

Conway's Game of Life——三规则：

1. 死细胞 + 3个活邻居 → 活（出生）
2. 活细胞 + 2或3个活邻居 → 活（存活）
3. 其他情况 → 死（孤独或拥挤）

应用：森林火灾模拟、雪崩模拟、城市演化、纹理生成。

---

16.8 群体动画

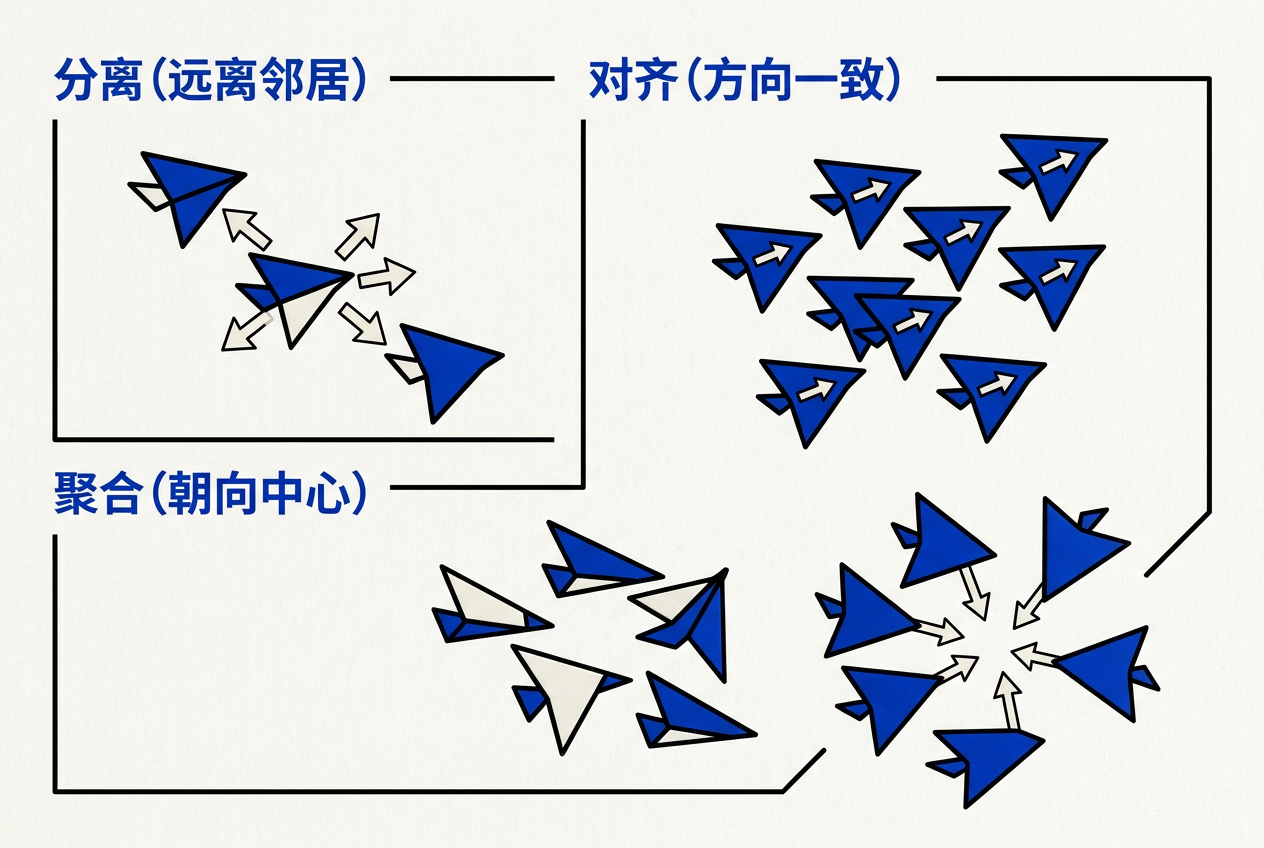

16.8.1 Boids（Flocking）

Craig Reynolds在1987年提出的Boids模型是群体动画的奠基之作。每只鸟（Boid）只遵循3条简单规则：

规则	方向	公式	类比
1. 分离（Separation）	远离太近的邻居	force_sep = -∑(neighbor_i - self) / |neighbor_i - self|²	人与人之间保持"安全距离"
2. 对齐（Alignment）	与邻居速度一致	force_align = (∑ neighbor_velocity_i / N) - self_velocity	跟周围人保持相同步调
3. 聚合（Cohesion）	往群体的中心移动	force_coh = (∑ neighbor_pos_i / N) - self_pos	不想落单

完整Boid行为 = w₁·force_sep + w₂·force_align + w₃·force_coh + 其他规则

逐符号拆解：

• neighbor_i = 视野内的第i个邻居（距离<可见半径）
• w₁, w₂, w₃ = 三条规则的权重（控制群体行为类型：w₁大→松散群体，w₂大→整齐队形，w₃大→密集聚集）
• 自我速度更新：velocity += acceleration · dt，position += velocity · dt

# 每帧更新每只Boid
def update_boid(boid, flock):
    # 1. 找到视野内的邻居（距离阈值）
    neighbors = [b for b in flock if distance(b, boid) < VISION_RADIUS]

    if not neighbors:
        return  # 没有邻居，保持当前速度

    # 2. 计算分离力（远离太近的）
    separation = vec2(0, 0)
    for n in neighbors:
        diff = n.pos - boid.pos
        if length(diff) < SEPARATION_RADIUS:
            separation -= normalize(diff) / length(diff)

    # 3. 计算对齐力（与邻居方向一致）
    avg_velocity = average([n.vel for n in neighbors])
    alignment = avg_velocity - boid.vel

    # 4. 计算聚合力（往群体中心靠）
    avg_position = average([n.pos for n in neighbors])
    cohesion = avg_position - boid.pos

    # 5. 合并三个力（乘以权重）
    acceleration = (SEP_WEIGHT * separation +
                    ALIGN_WEIGHT * alignment +
                    COH_WEIGHT * cohesion)

    # 6. 更新速度和位置
    boid.vel += acceleration * dt
    # 限制最大速度
    if length(boid.vel) > MAX_SPEED:
        boid.vel = normalize(boid.vel) * MAX_SPEED
    boid.pos += boid.vel * dt

16.8.2 粒子系统

粒子系统 = "大量小元素的集合"

特性	典型值	说明
粒子数	100~100000	越多效果越丰富，性能越差
生命周期	1~10秒	粒子从出生到死亡的时间
发射率	10~10000/秒	每秒生成的新粒子数
初始速度	随机方向	给粒子随机性
受到力	重力、风力、湍流	模拟物理效果

应用：火、烟、雾、雨、雪、爆炸、魔法、星光、尘土。

16.8.3 自主角色（Autonomous Characters）

Boids的推广——每个个体有更复杂的行为：

• AI驱动：行为由有限状态机（FSM）或行为树（Behavior Tree）决定
• 群体协调：避免重叠、保持队形、任务分配
• 环境感知：障碍物躲避、地形适配
• 目标导向：巡逻、追踪、攻击、逃跑

应用：RTS游戏中的士兵群、MMO中的NPC群体、电影中的群演。

16.8.4 术语对照表

英文	中文	一句话
Keyframe	关键帧	动画师指定的关键状态
TCB Spline	TCB样条	Tension/Continuity/Bias控制
Catmull-Rom	Catmull-Rom样条	自动切线的插值曲线
Euler Angle	欧拉角	绕XYZ轴旋转的角度
Quaternion	四元数	4D单位球上的旋转变换
SLERP	球面线性插值	四元数之间的平滑旋转
Gimbal Lock	万向锁	一个轴旋转90°后丢轴
Forward Kinematics	正向运动学	从根推，末端跟着动
Inverse Kinematics	逆向运动学	指定末端，反算关节角
Skinning / LBS	蒙皮/线性混合蒙皮	骨骼驱动顶点变形
FFD	自由变形	控制网格变形物体
Boids / Flocking	群体动画	3条局部规则产生群体
L-System	林系统	文法生成植物结构
Particle System	粒子系统	大量小元素集合

16.8.5 全章总结

关键公式速查：

名称	公式
Catmull-Rom切线	mᵢ = (f_{i+1} - f_{i-1}) / 2Δt
TCB控件	mᵢ = ((1-t)(1-c)(1+b)/2Δt)(f_{i+1}-fᵢ) + ((1-t)(1+c)(1-b)/2Δt)(fᵢ-f_{i-1})
SLERP	q(t) = sin((1-t)θ)/sinθ · q₁ + sin(tθ)/sinθ · q₂
FFD	P(s,t,u) = Σᵢⱼₖ bᵢ(s) bⱼ(t) bₖ(u) p_{i,j,k}
LBS Skinning	v = Σ wᵢ · Rᵢ · v_local
Jacobian IK	α = α + J⁻¹(p_target - p_current)
Boids	separation + alignment + cohesion

下一步：第17章《使用图形硬件》——学习GPU编程、Shader、DirectX/OpenGL。这是从软件到硬件的跨越。
